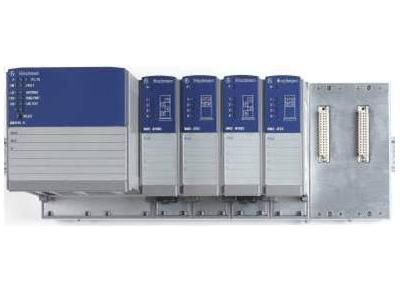

MS4128 千兆模块化三层交换机

Power MICE ， 模块化可网管功能的工业

以太网卡轨式三层交换机，具有增强版软件的固

化配置，存储转发的交换模式，以太网（10Mbit/s）、

快速以太网（100Mbit/s）和千兆以太网（1000Mbit/s）

产品描述

端口类型和数量

通过可用介质模块可达28个端口，4×1000 BASE-SX 带SFP模块或

4×10/100/1000 BASE-TX和24个快速以太网端口（100Mbit/s）（通过MB-2T）

其他接口

电源/信号触点

V24接口

USB接口

2个4针插入式端子块

1×RJ11口

1×连接自动配置适配器（ACA21-USB）

网络规模-串联数量

线形-/星形拓扑结构

环形结构（HIPER-Ring）

任意

多50台（环网恢复时间<50 ms typ. 当LWL）

电压要求

工作电源

24VDC时消耗电流

功耗Btu(IT)h

24V DC (-25% ~ +30%)

630mA (不包括介质模块)

150 W (不包括介质模块)

服务

管理

诊断

配置

安全

其他服务

预留

串口，web界面，SNMP v1/v2，HiVision，文件传输HTTP/TFTP

LEDs（电源，连接状态，数据，100Mbit/s，自动协商，全双工，错误，

冗余管理，环网端口，LED测试），信号触点，系统日志，日志文件，RMON,端口镜像，拓扑发现802.1AB（LLDP），

命令行接口(CLI)，TELNET，BootP，DHCP，DHCP Option 82， HiDiscovery， ACA自动配置适配器(ACA21-USB)

端口安全（基于MAC和IP），访问控制（VLAN/IP）

基于802.1x的认证安全，SNMP V3（SSH，SSL）

QoS 8个队列，端口优先级（IEEE802.1D/q），VLAN （IEEE802.1Q），

多播过滤（IGMP snooping/querier），广播限制器，

流量控制IEEE802.3X， SNTP(简单网络时间协议),TOS(服务类别)，Diff-Serv（DSCP），TOS-Prio映射，基于VLAN的（IP，非IP通信）协议，流量整形

MSTP-802.1s

服务

路由

动态路由

静态路由，VRRP路由冗余；三层ACL

HIVRRP 路由冗余< 500 ms

RIP V1/V2

冗余

冗余功能

HIPER-Ring（环形结构），RSTP IEEE 802.1D/w（快速生成树），网络冗余/环网耦合(主/备功能)，dual homing (主/备)， 冗余24V电源，

环境条件

工作温度

储藏/运输温度

相对湿度（无凝结）

平均无故障工作时间MTBF

00C - +600C

-250C - +700C

10% ~95%

24.2年；MIL-HDBK 217F；Gb 250C

机械结构

尺寸（W*H*D）

安装

重量

保护等级

315 mm x 134 mm x 140 mm

DIN Rail

2.2 kg

IP 20

机械稳定性

IEC60068-2-27抗冲击标准

IEC60068-2-6抗振动标准

15g，11 ms duration，18 shocks

1 mm，2Hz –13.2Hz，90min；0.7g，13.2Hz—100Hz

90 min；3.5mm，3Hz—9Hz，10 cycles，1

Octave/min；1 g，9Hz—150Hz，10 cycles,1 octave/min

EMC 防干扰特性

EN61000-4-抗静电干扰ESD

EN61000-4-3电磁场

EN61000-4-4瞬时高压

EN61000-4-5浪涌电压

EN61000-4-6传导抗扰度

6KV接触放电、8KV空气放电

10V/m(80-1000MHz)

2KV电源线，1KV数据线

电源线：2KV(线/地)，1KV(线/线)，1KV数据线

3V(10kHz-150MHz) ，10V(150kHz-80MHz)

EMC防辐射

FCC CFR47 Part 15

EN 55022

FCC CFR47 Part 15 Class A

EN55022 Class A

认证

工业控制设备安全

危险场所

Germanischer Lloyd

铁路标准

cUL 508

cUL 1604 Class 1 Div 2

Germanischer LIoyd

cUL 60950(E168643)

EN 50121-4

配套设备和附件

配套设备

附件（另购）

设备，2×插入式端子块，操作手册

卡轨电源RPS 30， RPS 80 EEC或RPS 120 EEC，终端电缆，HiVision网络管理软件，自动配置适配器（ACA21-USB），19”安装机架，ML-MS3/MM标签，扩展底板MB-2T
